Wie Sie eine Skizze in SOLIDWORKS schnellstmöglich voll definieren.

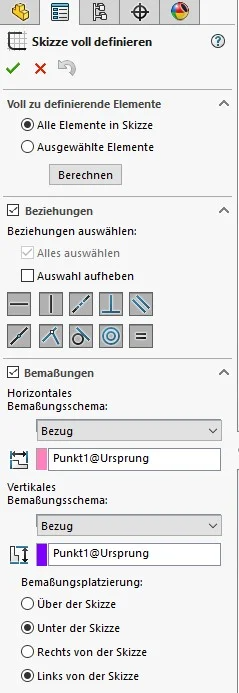

Das Werkzeug »Skizze voll definieren» berechnet, welche Bemassungen und Beziehungen erforderlich sind, um die unterdefinierten Skizzen oder ausgewählte Skizzenelemente vollständig zu definieren.
Sie können auf »Skizze voll definieren» jederzeit und bei jeder beliebigen Kombination bereits hinzugefügter Bemassungen und Beziehungen zugreifen.
Alle Elemente in Skizze: Definiert die Skizze vollständig durch die Anwendung von Kombinationen von Beziehungen und Bemassungen.
Ausgewählte Elemente: Wendet Beziehungen und Bemassungen nur auf bestimmte Skizzenelemente an, die für Voll zu definierende Elemente ausgewählt wurden.
Berechnen: Analysiert die Skizze und erzeugt die entsprechenden Beziehungen und Bemassungen.
Beziehungen: Anzuwendende Beziehungen bestimmen.
Alles auswählen: Schliesst alle Beziehungen in die Ergebnisse mit ein.
Auswahl aufheben: Schliesst alle Beziehungen aus den Ergebnissen aus.
Diese Beziehungen werden in die Ergebnisse miteinbezogen oder aus ihnen ausgeschlossen. Horizontales Bemassungsschema und Vertikales Bemassungsschema festlegen.
Fügt die Bemassungen ein.
